箱式变电站在安装、验收、交接性试验、试车、运行与维护等方面除应遵守电力部门要求执行的各项规定外。还应注意以下事项：用户收货时应按有关规定仔细检查，对于不马上安装的产品，应按正常使用条件规定，存放于适当的场所。产品应采用专用吊具底部起吊。产品水平安放在事先做好的基础上，装好四只地脚螺栓（可采用二次浇灌法），然后将产品底座与基础之间的缝隙用水泥沙桨抺封，以免雨水进入电缆室。通过高、低压室的底封板接入高、低压电缆。电缆与穿管之间的缝隙密封防水。箱式变电站高压侧无论是采用架空进线还是电缆进线，均应在变电站附近设置高压侧进线的明显可见的断口（如跌落式熔断器等）。从而向维修操作人员明确显示变电站内是否带电。以确保维修操作人员的安全。产品安装就位后应做好可靠接地：电站底座槽钢上的两个主接地端子、变压器中性点及外壳、避雷器下桩头等均应分别由安装部门直接接地。所在接地应共用一组接地装置，其接地电阻应小于4欧姆，从接地网引至接地引线应不少于两条。

箱式变电站在安装完毕或维修后，投运前应进行如下检验和试验。产品在安装完毕或维修后，投运前应进行如下检验和试验。变电站内是否清洁。操作机构是否灵活。主要电器的通断是否灵活可靠。电器辅助触头的通断是否可靠准确。表计及继电器动作是否准确无误。仪表及互感器的变比及接线极性是否正确。所有电器安装螺母是否拧紧，安装是否牢固可靠。母线连接是否良好，其支持绝缘子，夹持件是否安装可靠。电器的整定值是否符合要求，熔断器熔心规格是否正确。主电路及辅助电路的接点是否符合电气原理图要求。产品内部保护接地系统的电阻应小于0.01欧姆。各部分应根据相应的电压等级进行耐压试验。

箱式变电站中所有元件按各自规定的技术要求进行维护。若选用的变压器为油浸式，每年应按规定至少进行一次油样分析检查。运行中的高压开关设备，经20次带负荷或2000次无负荷分合闸操作后，应检查触头情况和灭弧装置的损耗程度，发现异常应及时检修或更换。低压开关设备自动跳闸后，应检查分析跳闸原因，待排队故障后，方能重新投运。避雷器每年应在雷雨季节到来之前进行一次预防性试验。检修高压开关设备或整体维修时，必须先切断变电站进线电 [2] 。

变革编辑播报

“美式箱变”的问题

由于美国单位用电量较大，且不采用高压计量方式，故进口产品一般不具高压计量，低压间隔内也不设各种仪表和配电断路器；进口产品往往由代理商来经营运作，而代理商一般不具备生产、改装能力。为了满足用户极简单的用量要求。不得不到开关厂外协生产低压配电装置。由于可利用空间小，仅能配出4个回路的低压计量。不能在产品本体实现高压计量、低压补偿以及多回路配出。

美国变压器容量等级与中国不同，中国从250～800kVA有6个容量等级可选（250，315，400，500，630，800）。而美国产品从250～800kVA仅有3个容量等级（300，500，750）。这为设计选择容量带来困难。例如630kVA容量可满足情况下，就得设计750kVA容量，不仅增加了设备投资还使用户增容费增加了20%；美国箱变厂家均未在国内设立维修中心，一旦设备出现事故，很难在短时间内处理解决。

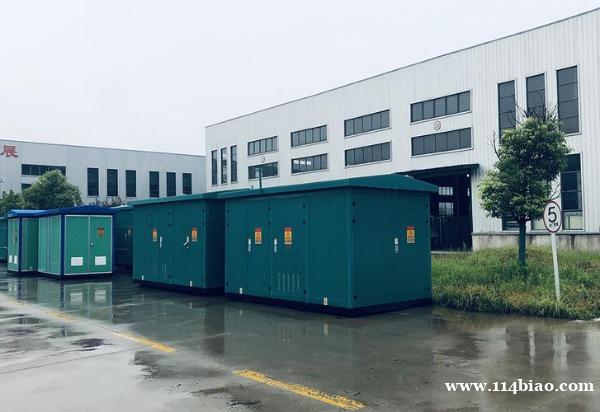

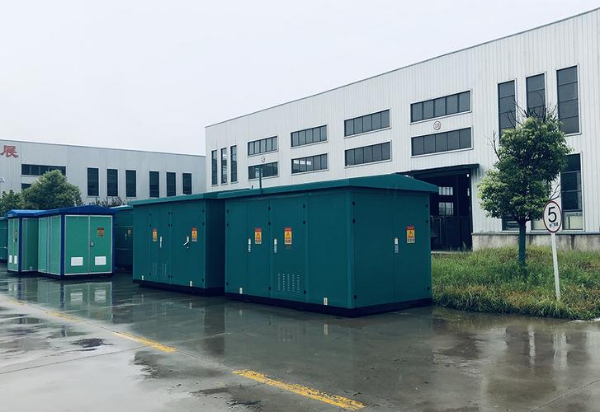

美国箱式变电站箱体分为带操作走廊（工作人员在箱内操作）和不带操作走廊（工作人员在箱外操作）两种。箱式变电站可以是一个整体型箱壳，也可以是两个、三个或多个箱体组成的分体型箱壳。箱体应有足够的机械强度，在运输、安装中不应发生变形。应力求外型美观、色彩与环境协调。箱壳高、低压室应设有照明灯，应有防尘、防凝露措施，高低压室湿度不应超过90%（25℃），变压器室应通风良好。箱壳应有防晒、防雨、防锈、防小动物进入等措施或装置。

国产“美式箱变”

由于“美式箱变”具有诸多优点，但进口产品又存在诸多问题，中国推出国产ZGS（B）9“美式箱变”，已正式投入生产、运行。ZGS（B）9俗称“美式箱变”具有国内传统箱式变电站（俗称欧式箱变）的结构特征和功能，而又不同于欧式箱变，它吸收了美式箱变的结构特点，将高压负荷开关，插入式熔断器，后备限流式熔断器，变压器本身，无励磁分接开关等高压元器件组合在密封的油箱时，由变压器油或高燃点绝缘液作为绝缘介质，因此结构尺寸可以大为缩小，同时提高了产品绝缘强度，使得组合式变压器具有体积小，价格低，重量轻，噪声低，运行安全可靠，损耗低等优点，广泛应用于住宅小区、商业中心、车站、机场、厂矿、码头、公园等重要场所。

相关信息编辑播报

箱变微机综保装置

箱变微机综保装置国内外同行多年应用经验基础上，结合国内综合自动化系统的实际特点，开发研制的集保护、监视、控制、通信等多种功能于一体的电力自动化高新技术产品，是构成智能化开关柜的理想电器单元。该产品内置一个由二十多个标准保护程序构成的保护库，具有对一次设备电压电流模拟量和开关量的完整强大的采集功能（电流测量通过保护CT实现）。

由于箱变承受高压，故要一款保护装置要保护环网柜。环网柜使用微机保护装置越来越盛行，由于箱变体积小，且造价低廉，故需有一款性价比较高且实用的微机保护装置。

环网柜微机综保装置特点

适用范围：主要适用于10KV等用户工程；

保护单元：线路、主变后备、电动机、电容器、电抗器、备自投、PT、非电量；

产品外观：100mm以内超薄机身特别要适用于环网柜等柜体，

产品材质：合金外壳，抗电磁干扰测试符合国家标准；

操作回路：不带防跳、可与各种自带防跳的开关配合使用；

通讯：自行选配带、或不带RS485通讯接口；

应用前景编辑播报

箱式变电站，是当前农网改造和今后变电站建设的主要方向，但就某些方面还存在着一些不足，具体表现在：

(1)防火问题：箱式变电站一般为全密封无人值守运行，虽然全部设备无油化运行且装有远方烟雾报警系统，但是箱体内仍然存在火灾隐患，如：电缆、补偿电容器等，一旦突发火灾，不利于通风，也不利于火灾的扑救，因此应考虑设计自动灭火系统，但这样会增加箱式变电站的制造成本。

(2)扩容问题：箱式变电站由于受体积及制造成本所限，出线间隔的扩展裕度小，如想在原箱体中再增加1～2个出线间隔是比较困难的，必须再增加箱体才能做到。
