    无锡耐特森profibus集线器产品型号:MCN-PBHUB6
    产品概述:MCN-PBHUB6 对通讯的波形具有放大的功能,能够将总线变为星型网络,每个通道能够延长通讯距离至 1200 米,同时具有电气隔离以及故障隔离功能,是解决 Profibus 通讯的好帮手。
    详细介绍:
    MCN-PBHUB6 是应用于适合工业环境下的 PROFIBUS 集线器,产品通过 EMC 电磁兼容性试验标准,它提供了 PROFIBUS 信号在 0-12MBPS 速率通讯状态下,以双绞线作为通讯传输电缆,将总线变为星型网络并延长 PROFIBUS 通讯距离在 1200 米左右的通讯解决方案。另外一个显著作用是起到了 PROFIBUS 总线的隔离作用,尤其对于没有任何防浪涌、突波保护措施的总线结构,为避免设备运行风险,更需串接PROFIBUS 集线器。在应用了PROFIBUS 集线器的总线上,MCN-PBHUB6也了 PROFIBUS 信号的驱动能力,用以驱动总线挂接更多的 PROFIBUS 设备。MCN-PBHUB6在产品性能、可靠性方面,可完全替代国外公司的同类产品。MCN-PBHUB6需要外部供电,10--30V DC 宽电压输入,耐压达 4000V,同时内置的瞬变抑制元器件,16KV ESD 突波保护,能有效的防止 PROFIBUS 总线被诸如雷击、浪涌等突波损害,确保 PROFIBUS 设备以及 PROFIBUS 总线运行在安全、可靠状态。LED 指示电源、数据收、数据发工作状态。
    完全透明的传输方式,半双工通讯模式,通讯波特率自适应,可至 12MBPS(与通讯距离有关),无需更改用户通讯软件设置。

    主要技术指标:
    总线速率:支持基本速率 9.6kBit/s, 19.2kBit/s ,45.45kBit/s, 93.75kBit/s, 187.5kBit/s, 500kBit/s;
    同时也支持 1.5MBit/s, Bit/s, 6MBit/s,12Mbit/s; 线路速率自适应总线接口:高速 RS485 电平接口,符合 EN50170 Part 1
    传输类型: Profibus 协议透明传输
    数据接口:DB9  (孔),引脚定义符合 EN50170 Part 1
    输入电源:DC10V-DC30V, < 2W ;
    LED 状态:总线状态,总线收发数据、运行指示,告警
    机壳工艺:金属铸造;
    防护等级:IP20
    振动特性:符合 IEC68-2-6
    重 量:约 500g
    温湿特性:工作温度,-35℃ ~ +75℃; 湿度:95%无凝露;
    存贮温度:-45℃ ~ +85℃
    符合标准:EN50170 Profibus Standard
    产品结构、安装、指示灯
    1.产品外形:MCN-PBHUB6 的外形尺寸为:宽(202mm)×高(147mm)× 厚(40mm).
    2.安装:产品采用背板安装方式。使用 4 个 M4 的螺钉固定在安装板上。安装板开孔尺寸为
    148mm×135mm。
    3.电源:供电: 10~30VDC,耗电 250mA。
    4.指示灯
    ⑴ 总电源指示灯 PWR,
    绿色亮:24VDC 电源接通且设备内部主电源正常;
    灭:电源故障。
    ⑵ 总发送灯 RTS,
    黄色闪亮:PROFIBUS 主站在发送命令。
    灭:PROFIBUS 主站没有工作,或者 MCN-PBHUB6 上就没有连接主站。
    ⑶ CH1#段电源指示灯 5V1 ~ CH6#段电源指示灯 5V6,
    绿色亮:本接口电源正常;
    灭:本接口电源故障。
    ⑷ CH1#段指示灯 RXD1 ~ CH6#段指示灯 RXD6,
    绿色闪亮:本接口正在数据。
    灭:本接口没有接收到数据,或者本接口就没有连接 PROFIBUS 网络中。
    ⑸ L1、L2 灯,绿色备用灯。 联系我时,请说是在114黄页信息网看到的,谢谢!

    【重要提醒】 转发本信息给好友或分享到朋友圈,被转发超过20次,信息将自动置顶一周

    114黄页信息网公众号

    首发网址:https://wx.114biao.com/diangongdianqi/517004.html
    查看全部无锡电工电气信息
    发布一条无锡电工电气信息
    • 相关图片

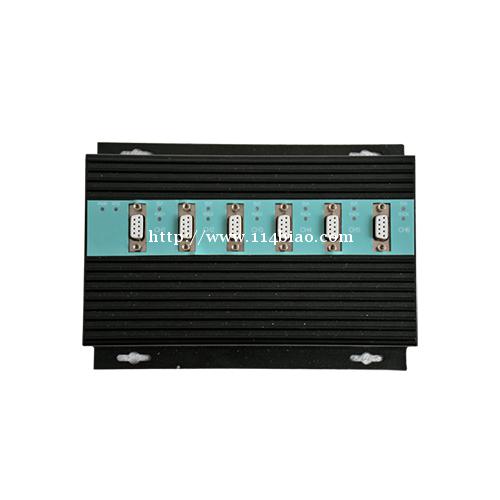

    PROFIBUS 六路集线器产品MCN-PBHUB6 PROFIBUS 六路集线器产品MCN-PBHUB6
